KNOLL 螺桿泵的重要組成部分:
一、螺絲刀(外轉子)
螺絲刀是螺桿泵的旋轉部件之一。它有助于在任何位 置以恒定的體積水平泵送流體。
1.螺絲刀的主要作用是通過正時齒輪驅動從動螺絲。
2.螺絲刀由高強度鋼制成。
二、從動螺桿(內轉子)
從動螺桿通過正時齒輪傳遞運動沿其軸線旋轉。
1.與具有固定間隙區(qū)域的螺絲刀不同,它沿相反方向旋轉。
2.由于驅動器和從動螺桿的間隙區(qū)域沒有變化,并且它們以相反的方向旋轉,因此流體沿著旋轉角度移動以提供非脈動輸出。
3.它也由高強度鋼制成。
三、正時齒輪
驅動器和從動螺釘在運行時具有非常細的間隙區(qū)域,因此始終有接觸的機會。如果不考慮這一點,可能會導致一些意外情況。
1.因此,正時齒輪安裝在螺桿泵上以驗證此類事件。
2.正時齒輪從根本.上以這樣一種方式驅動從動齒輪,即在陽轉子組件和陰轉子組件之間沒有任何金屬與金屬接觸的機會。
四、吸入口和排放口
為避免泵變干,吸入口和排放口向螺桿泵提供啟動液體介質。
五、軸承
通常有兩種軸承,在泵送操作過程中承受重載荷以及軸向和徑向力的軸承稱為上軸承,而承受最小載荷的軸承,關鍵任務是保持泵部件的對準。稱為下軸承。
六、傳動軸
它是泵的一一個組件,使用一-組適當的自適應聯(lián)軸器將泵組件連接到其驅動電機。
1.驅動軸是泵的組成部分。
2.在大多數泵上,驅動軸由低碳鋼制成,將驅動螺桿連接到電機操作。

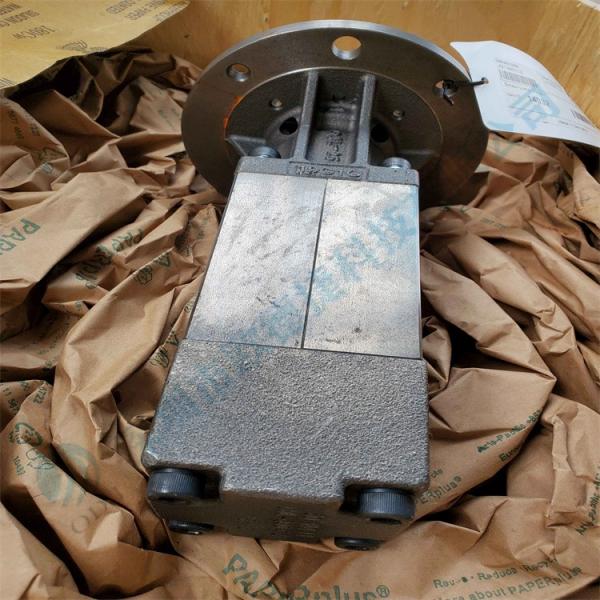

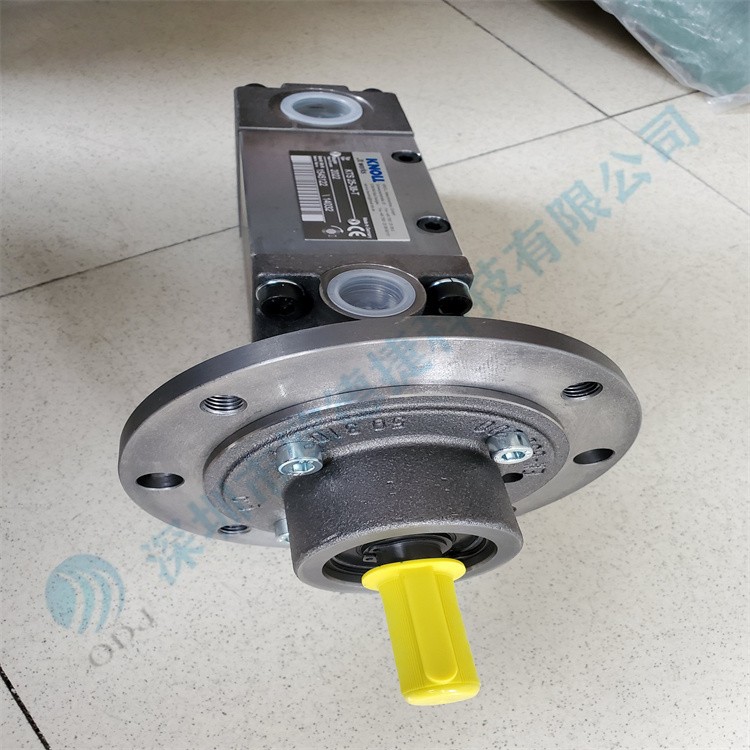

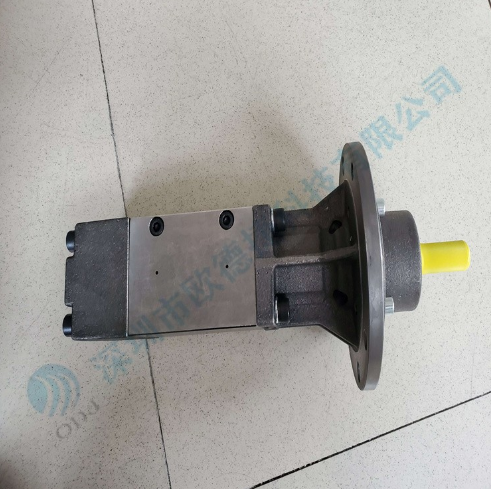

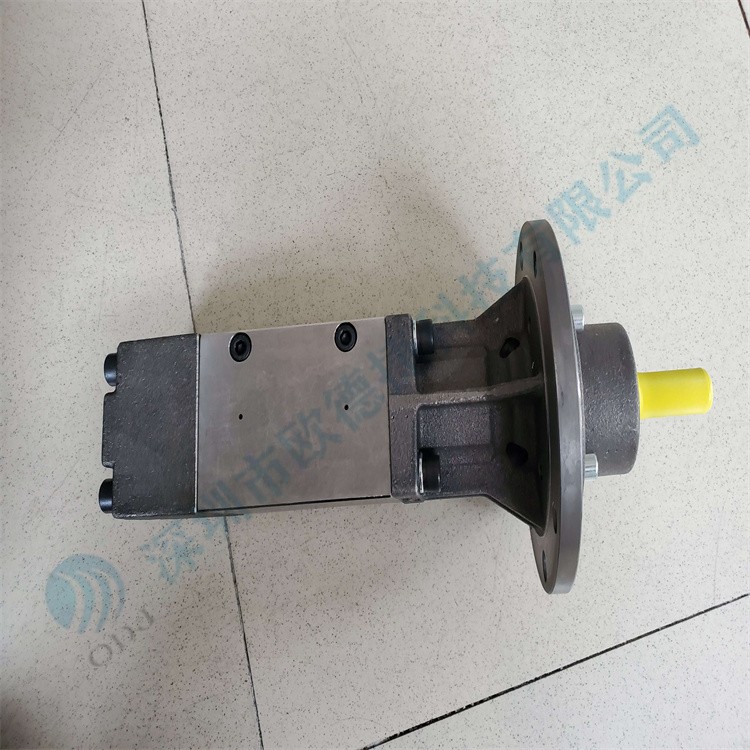

KNOLL 螺桿泵基礎參數:
制造商: KNOLL
型號: KTS 32-64-T-G-KB
狀況: 原裝全新
重量: 32KG
最大: 79.4升/分鐘
最大: 150 巴
電力需求: 最大限度
軸: ? 24 毫米
法蘭: ? 212 毫米
方面: 450 x 212 x 212 毫米
代碼: 泵376
